Všestrannosť kontrolných ventilov
Šekový ventil-tiež známy ako non-návratový ventil alebo jednosmerný ventil-umožňuje prietok tekutiny iba v jednom smere. Vstupné a výstupné porty kontrolného ventilu sú preddefinované. Na rozdiel od väčšiny ventilov je inštalácia možná iba v jednom smere toku.
Princíp prevádzkovania kontrolného ventilu je pomerne jednoduchý: Vstupná strana ventilu presmeruje vyšší tlak ako výstupná strana, aby sa ventil otvoril. Minimálny tlakový diferenciál určuje, kedy môže tekutina začať prúdiť (pri otváraní ventilu). Tento tlakový rozdiel je známy ako krakovací tlak, známy tiež ako neosadná hlava alebo otvárací tlak. Odporová sila a plocha tesnenia, zvyčajne pružina pripevnená k mechanizmu uzatvárania ventilu, určuje trhlingový tlak.
Aby sa kontrolný ventil uzavrel bez viditeľných únikov, vstupné a výstupné strany si budú vyžadovať tlakový rozdiel medzi nimi, známy ako resalový tlak. Zakladaný tlak sa tiež nazýva tesniaci tlak, tesniaca hlava alebo podrobný tlak. V niektorých kontrolných ventiloch vyžaduje uzatvárací mechanizmus tlak na sedenie na strane výstupu, aby sa zabránilo toku.
Praktické aplikácie ventilu
Skontrolujte ventily sú pomerne jednoduché, lacné a môžu fungovať automaticky bez manuálneho alebo externého ovládania. Preto ich možno nájsť v mnohých rôznych aplikáciách. Všeobecne platí, že použitia kontrolných ventilov:
• Aby sa zabránilo spätnému toku tekutiny, ktorý môže poškodiť zariadenie proti prúdu.
• Udržiavanie tlaku tekutiny pomocou čerpadla alebo kompresora.
• Aby sa zabránilo sifónovaniu tekutiny.
• Zabezpečiť zachovanie vákua.
• Aby sa zabránilo miešaniu tekutín.
Existuje mnoho rôznych typov kontrolných ventilov, z ktorých každý má jedinečné mechanizmy, ktoré zbavujú tento druh procesu alebo aplikácie na ich použitie. Nižšie je uvedený komplexný zoznam typov kontrolných ventilov a ich funkčný popis.

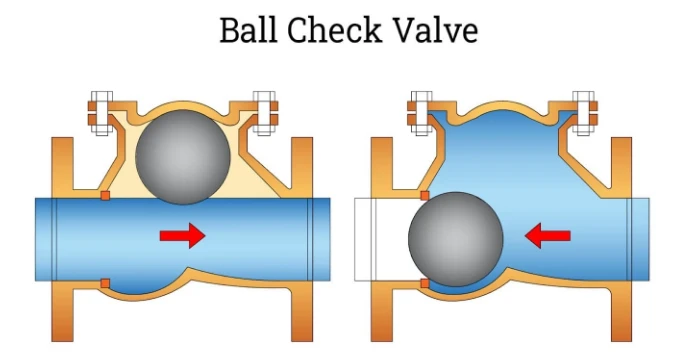

Kontrola guľôčok
Ako záverečná časť má loptu na kontrolu gule. Guľa je zvyčajne pripevnená k kompresnej pružine, pričom guľa smeruje k smeru prietoku. V iných typoch ventilov na kontrolu guľôčok nie je pružina. Kontrolný ventil bez pružiny vyžaduje uzavretie spätného toku. Telo ventilovej kontroly guľôčky je konicicky tvarované, aby sa lopta viedla k polohe sedenia, aby sa zabezpečilo pozitívne tesnenie.
Prevádzka ventilu kontroly gule je jednoduchá. Často sú relatívne malé a lacné. Gule sú vyrobené z kovu alebo iných materiálov, vo výnimočných prípadoch, keď sú potrebné trvanlivosť alebo inertné podmienky.
V procesoch, ktoré nevyžadujú dohľad, je preferencia ventily kontroly guľôčok, pretože si vyžadujú veľmi malú údržbu. Sú to komplexné v sprejových zariadeniach, manuálne vzduchové čerpadlá, doplnkové injekčné striekačky, čerpacie stanice atď.
Dvojité dvere (duálny disk) Skontrolujte ventily
V ventile s dvojitým dverám umožňujú dva disky, ktoré sa otvárajú ako dvere, umožňujú prietok tekutiny. Disky sú pripevnené k torzným pružinám, ktoré udržujú disky zatvorené, aby sa zabránilo toku tekutiny. Dvojité kontrolné ventily majú nízku hmotnosť, vyžadujú menej miesta a ľahko sa inštalujú. Používajú sa s čistými tekutinami v petrochemickom priemysle, skvapalnení plynu, aplikácie HVAC, rafinérií a iných procesných odvetví, pretože sú nákladovo efektívne a vyžadujú nízku údržbu. Vo všeobecnosti musia byť stlačené medzi dvoma prírubami. Ventil na kontrolu výťahu má podobný dizajn ako globe ventil. Tento kontrolný ventil využíva gravitáciu alebo vyšší tlak na výstupe ventilu na vrátenie ventilu do polohy sedadla a zabránenie toku reszveru. Niektoré typy kontrolných ventilov používajú disk nabitý pružinami.
Ventily kontroly zdvihu môžu byť nainštalované vodorovne, vertikálne alebo pod uhlom. Prietok vstupuje do kontrolného ventilu zdola sedadla a zdvihne disk umiestnený medzi dvoma sprievodcami. Odporúčajú sa ventily na kontrolné ventily v procesoch s vysokými rýchlosťami prietoku, ako je para, vzduch, plyn alebo čiary pary
Prestaňte kontrolovať ventil
Keď skombinujete funkcie kontrolného ventilu zdvíhania a ventilu zemegule, dostanete ventil kontroly zastavenia. Ventil na kontrolu zastavenia má rukoväť, ktorý je možné pripojiť k ovládači a stonkou, ktorý obmedzuje pohyb disku. Stonka nie je spojená s diskom. Rukoväť ovládača sa otáča, aby buď zabránil toku tekutiny cez ventil, alebo obmedzil tok tým, že sa pripojí k cestovnej vzdialenosti diskov.
Ventil na kontrolu piestov má rovnaké vlastnosti ako ventil na kontrolu zdvíhania. Funkčne je hlavnou diferencou mechanizmus na zatváranie ventilu-pružinový piest vo valci. Valec vedie počas prevádzky pohyb piestu hore a dole. Aplikácie sú na ventile kontroly zdvíhania, ktoré sa vyžadujú v procesoch s vysokými prietokovými rýchlosťami, ako sú pary, vzduch, plyn alebo pary

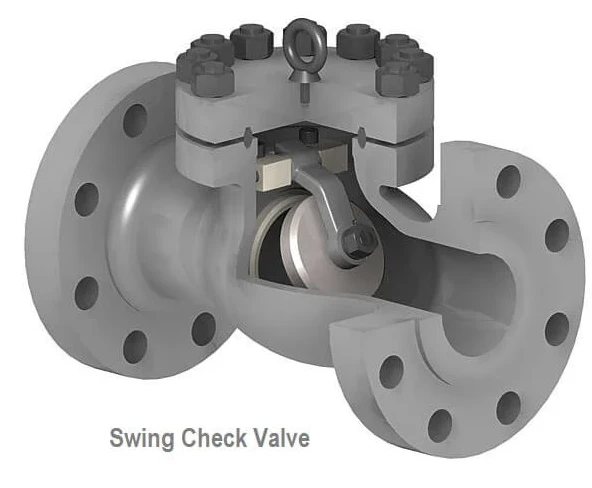

Kontrolný ventil
Ventil s výkyvom pozostáva z disku, ktorý sa hojdá na sklopnom čepelení, aby umožnil prietok v jednom smere a hojdal sa na sedadlo, aby sa zabránilo toku v druhom smere. Hmotnosť disku určuje odstavené charakteristiky ventilu.
Mechanizmus kontrolného ventilu sa bežne používa v klapkovom ventile inštalovanom v splachovacích tolitoch. Používa sa v hygienických odvodňovacích systémoch ako ventil zadnej vody, aby sa zabránilo povodňam vodnou vodou, keď sú silné zrážky.
Šekový ventil oblátky je dosť podobný ako pri kontrolnom ventile swingu. Je v dizajne SIM-PLE a dá sa použiť v tesných priestoroch. Hlavný rozdiel je v tom, že sú obmedzené prírubami, ktoré ich držia na svojom mieste. To znamená, že disk sa nedá úplne otvoriť, v porovnaní s hojdajúcim ventilom s telom ventilu, ktorý umožňuje úplné otvorenie. Šekový ventil oblátky sa populárne používa, keď prietok nie je problémom, alebo ak existuje obmedzený priestor na inštaláciu ventilu.
Šekový ventil membrány má ako tesniaca mechanizmus elastickú membránu v normálne zatvorenej polohe. Keď je tlak nahor ventilu vyšší ako po prúde, kontrolný ventil sa otvára a umožňuje prietok tekutín. V opačnom prípade zostáva kontrolný ventil uzavretý. Zvyčajne sa používajú v nízkotlakových systémoch s plastovým potrubím.
Ako zvoliť kontrolný ventil?
Výber kontrolného ventilu je neoddeliteľnou súčasťou návrhu procesu. Zatiaľ čo typy diferencovaných majú rovnaký funkčný účel, ktorý má umožniť prietok iba v jednom smere-každý typ je často jedinečný pre konkrétnu aplikáciu. Článok Aký kontrolný ventil by som mal použiť pre podrobnosti svojej aplikácie, čo by sa malo pripomenúť pri výbere kontrolného ventilu. Tu je rýchly prehľad o tom, čo treba brať do úvahy pri výbere kontrolného ventilu:
1. Možnosť vodného kladiva
2. Chemická kompatibilita
3. Charakteristiky bez slamu
4. Analýza nákladov a prínosov
5. Pokles tlaku cez ventil
6. Prevádzkový tlak a tlakový rozdiel v procese
7. Rýchlosť tekutiny
8. Orientácia na inštaláciu
Záver
Skontrolujte ventily sú jednoduché zariadenia, ktoré fungujú bez zásahu, a dosahujú zásadnú funkciu zabránenia spätného toku v procese. V priemyselných procesoch existuje niekoľko typov kontrolných ventilov. Dajú sa ľahko inštalovať, bez údržby a odolné. Vďaka robustnosti kontrolných ventilov sú dosť univerzálne pre použitie bez ohľadu na typ tekutiny, fázu tekutín, prevádzkový stav, orientáciu a frekvenciu prevádzky.
