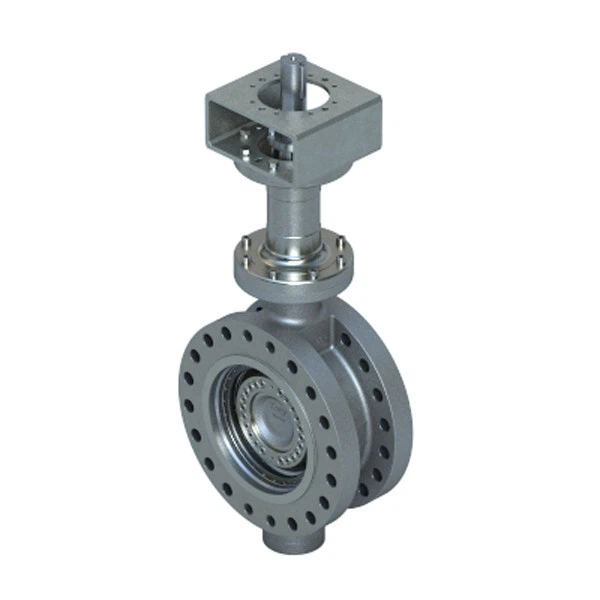

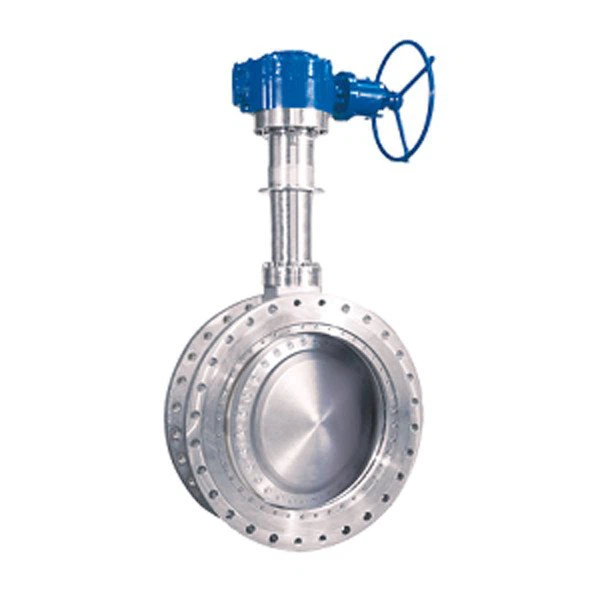

Kryogénny motýľový ventil
Popis a funkcie
Kryogénny motýľový ventil je užitočný pri kontrole alebo obmedzovaní toku kryogénnych médií. Všeobecne platí, že kryogénny ventil je dosť podobný typickému ventilu. Hlavným rozdielom je rozšírená stonka nachádzajúci sa v kryogénnom type. Predĺžená stonka je dôležitá pri udržiavaní teploty izoláciou tesnenia stonky. To tiež chráni stonky pred poškodením v dôsledku extrémnych teplôt. Často sa používa v LPG, LNG a priemyselných plynových procesoch. Používa sa aj v iných aplikáciách s relatívne nízkymi teplotami na reguláciu a reguláciu prepravy kryogénnych plynov.
● Kompaktná konštrukcia, rozumný dizajn, dobrá tuhosť ventilu, hladký priechod a malý prietokový koeficient.
● Kovový tesniaci krúžok v duplexe a vysoko odolné sedadlo Stellite stupňa 21 zaisťujú predĺženú vynikajúcu tesnosť.
● Jednodielne liate telo s rozmermi tvárou v tvár podľa ISO5752, ASME B16.10 a API 609 s dvojitým prírubovým krátkym vzorom zaručuje zameniteľnosť s inými typmi ventilov.
● Extenzívne kalené ložiská so štandardným spevneným, opleteným, flexibilným chráničom grafitových ložísk zaisťujú zvýšenú spoľahlivosť.
● Zariadenia na ochranu proti výbuchu na hriadeľe zaisťuje bezpečnosť prevádzky hriadeľa.
● Pripojenie hriadeľa k disku bez kolíkov robí ventil vhodným pre výmenu dielov a spoľahlivý aj pri korózii.
Špecifikácie
Rozsah veľkostí | Materiál tela |
2"-80" DN50-DN2000 | LCB, CF3, CF3M, CF8, CF8M |
Hodnotenie tlaku | Materiál disku |
Trieda150-Class600 PN10– PN100 | LCB, CF3, CF3M, CF8, CF8M |
Ukončiť pripojenie | Materiál sedadla |
Príruba (FF, RF, RJ), Tupý zváranie, Oblátka, Lug | SS304 +Grafit, SS304+PTFE, PTFE, EPDM atď. |
Štýl štruktúry | Materiál stonky |
Trojitý výstredný, sústredný | F304, F316, 17-4PH atď. |
Možnosti pohonu | Konštrukčný štandard |
Ručné koleso, pneumatické, elektrické, závitovky, hydralic | JB T8527, API 609, EN 593, JIS B2071 |
Teplotný rozsah | Štandard tvárou v tvár |
-196°C~650°C | GB / T 12221, GB / T 15188.1, JIS B2002 |
Štandard pripojenia | Testovacia norma |
Prírubové vŕtanie: ASME B16.47, EN 1092, ASME B16.5 Tut weld: ASME B16.25, GB / T 12224 | API 598, GB/T 13927, EN 12266, JIS B2003 |
Značky | DAGO alebo OEM |
Test | 100% množstvo testované pred dodaním |
Záruka | 12 mesiacov od dátumu odoslania alebo obchodovateľné |
MoQ (MoQ) | 1 Sada |
Vzorky | K dispozícii |
Farba | Požadované zákazníkom alebo predvolené nastavenie výrobcu |
Balenie | Plastové vrecko zabalené vo vnútri, drevené puzdro na more vonku |
Certifikát | API6D, CE, TUV, ISO9001, ISO14001, ISO45001, osvedčenie o skúške mlyna |
Krajina pôvodu | Zhejiang, Čína |
Kód HS | 848180 (univerzálny), 8481804090 (Čína) |
Port | Šanghaj alebo Ningbo |
Platobné podmienky | T/T, L/C, Západná únia |
